本文來自專業(yè)焊錫廠綠志島焊錫金屬有限公司 2015-10-6

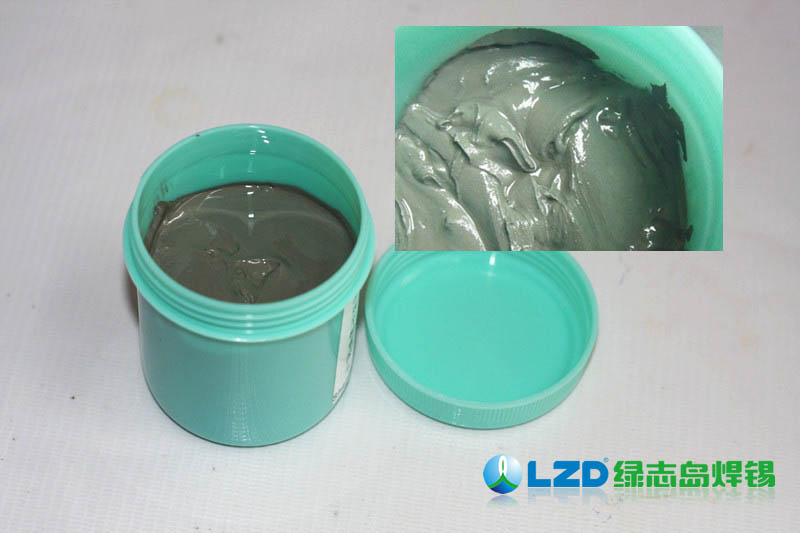

焊錫膏是一種比較敏感的SMT貼片加工焊接材料，污染、氧化或吸潮都會使焊錫膏產(chǎn)生不同程度的變質(zhì)，而錫膏變質(zhì)后不僅會使流動性改變而影響smt貼片印刷效果，更嚴重的是會造成smt貼片焊接不良，降低成品一次合格率，因此需要在制造過程上加以注意，以提高焊錫膏在smt貼片操作上的使用效果。焊膏印刷時間的最佳溫度為23℃±3℃，溫度以相對濕度55±5％為宜。濕度過高，焊錫膏容易吸收水汽，在再流焊時產(chǎn)生錫珠；因此，在天氣濕度大時，要特別關(guān)注SMT的品質(zhì)。另外，水溶性錫膏對環(huán)境要求特別嚴格，濕度必須低于70%。
針對以上特效和要求對smt貼片中焊錫膏的使用說明有如下幾點：
1、剛從冰箱里取出的焊錫膏比環(huán)境溫度低，不要馬上開封，以免空氣中的濕氣凝結(jié)在焊錫中，一般應(yīng)放置2-4小時待恢復到室溫后方可使用。
2、SMT貼片加工過程使用的焊錫膏應(yīng)儲存低溫下，儲存溫度應(yīng)在5-10℃（冰箱冷藏室）。
3、SMT貼片過程中罐中剩余沒有用過的焊錫膏，應(yīng)蓋上內(nèi)、外蓋，不可暴露在空氣中，以免吸潮和氧化。
4、焊錫膏使用前先充分攪拌待攪拌均勻后才可使用。
5、免清洗焊錫膏不必進行清洗，清洗液使用不當會破壞焊點的保護膜，清洗不當會造成板面的污染。
6、焊錫膏smt貼片印刷工應(yīng)避免經(jīng)常開動門窗，使其工作溫度穩(wěn)定，以免外界空氣進入引起局部環(huán)境變化。
7、工作結(jié)束時，將鋼網(wǎng)上剩余的焊錫裝入一空罐內(nèi)留到下次用，切不可將用過的焊錫膏放到?jīng)]用過的焊錫膏罐內(nèi)，因用過的焊錫膏已受到污染會殃及新鮮的焊錫膏使其變質(zhì)，這對后續(xù)的smt貼片工作不利。
8.已開蓋的錫膏原則上要盡快用完，工作結(jié)速將鋼模和用過錫膏裝入空罐子內(nèi)，下次優(yōu)先使用。
以上8點就是焊錫膏在smt貼片操作過程中應(yīng)該特別注意的地方。
相關(guān)文章：
剖析smt焊錫膏最常見的2個問題
浸焊
綠志島焊錫廠免責聲明：
綠志島焊錫廠發(fā)布的新聞資料除原創(chuàng)外，有部分是從網(wǎng)絡(luò)中收集得到的，版權(quán)歸原作者及原網(wǎng)站所有。綠志島焊錫廠承諾會盡可能注明信息來源，部分資源因操作上的原因可能丟失了原有信息，敬請原作者諒解，若您對綠志島焊錫廠所載的文章資訊的版權(quán)歸有異議，請立即告知綠志島焊錫廠，綠志島會尊重您的意見進行刪除，同時向您予以致歉。
轉(zhuǎn)載請注明出自東莞綠志島。
